塑料閃爍體和NaI(Tl)閃爍體探測器的區分和選擇

我們在選擇X、γ射線探測設備的時候，測具體是有哪些區別呢？選擇這款探測器到底適不適合我的工作場景？以及能不能滿足我的性能需求呢？

2023-04-26 09:12:23張伊靜

我們在選擇X、γ射線探測設備的時候，總是聽到很多種類型的探測器名稱，比如GM計數管、正比計數管、塑料閃爍體、NaI(Tl)閃爍體、CsI(Tl)閃爍體、CLYC閃爍體、CZT探測器、高純鍺探測器、硅半導體探測器等等。那么，這些探測具體是有哪些區別呢？選擇這款探測器到底適不適合我的工作場景？以及能不能滿足我的性能需求呢？

探測器種類繁多，主要可分為氣體探測器、閃爍體探測器和半導體探測器。本文先為大家介紹一下塑料閃爍體和NaI(Tl)閃爍體這兩種常見的，并且在適用范圍上有相當?shù)闹丿B區間的兩類閃爍體探測器，讓大家在面臨選擇的時候能夠心中有數，選出最適合的閃爍體材料。

塑料閃爍體

塑料閃爍體屬于有機閃爍體的一種，有機閃爍晶體主要有蒽晶體、液體閃爍體、塑料閃爍體。塑料閃爍體是有機閃爍物質在塑料中的固容體，一般由基質閃爍物質及移波劑組成?；|(zhì)材料多是聚苯乙烯等閃爍物質，移波劑的作用是把閃爍光有效的快速傳輸及延長。塑料閃爍體不是晶體，只是有機閃爍體，可用于多種放射性射線的探測。

塑料閃爍體有以下幾個特點：

(1) 塑料閃爍體容易制備成大體積的透明體，且容易加工成各種形狀，塑料閃爍體還可以制成光導纖維，便于在各種幾何條件下與光電器件耦合。

(2) 塑料閃爍體不潮解，這使得其不需要采用嚴格的封裝措施，甚至探測器本體裸露在空氣中也不會對探測器本身造成影響。

(3) 塑料閃爍體耐輻照性能好，在高劑量率X、γ射線的照射下，探測器不易產生不可逆的損壞。

(4) 塑料閃爍體閃爍衰減時間短，搭載這類探測器的設備甚至可以做到10ms以下的脈沖射線響應速度。

(5) 塑料閃爍體光輸出產額較高，但不如NaI(Tl)閃爍體。

NaI(Tl)閃爍體

NaI(Tl)閃爍體屬于無機閃爍體的一種，無機閃爍體包括NaI(Tl)閃爍體、CsI(Tl)閃爍體、CLYC閃爍體等，還有其他無機晶體（如如鎢酸鎘、鍺酸鉍等等），甚至還有玻璃體。其中應用最廣泛的是NaI(Tl)閃爍體探測器（NaI(Tl)晶體）。自1948年問世以來至今仍是探測X射線、γ射線和α射線蕞重要的閃爍體

NaI(Tl)閃爍體有以下幾個特點：

(1) NaI(Tl)閃爍體的發光效率在所有與光電倍增管耦合的閃爍晶體中是最高的，光產額為38000 (光子數/MeVγ)，其余晶體的發光效率常以其相對于NaI(Tl)的百分?jǐn)?shù)來表示。

(2) NaI(Tl)閃爍體的分辨率較高，除了用于X、γ劑量率的測量外，還可搭載在核素識別設備中，用于分析能譜和識別核素的種類。

(3) NaI(Tl)閃爍體在高溫時具有更高的發光強度，這使其在環境溫度較高的場合有更強的適應性，例如油井或空間探測。

(4) NaI(Tl)閃爍體易受輻射損傷，若長時間暴露在高強度的輻照下則會降低其閃爍性能，一般在射線強度劑量高于1Gy時就會觀察到輻射損傷。

(5) NaI(Tl)閃爍體閃爍衰減時間較短，但不如塑料閃爍體。

(6) NaI(Tl)閃爍體易潮解，所以其需要密閉的封裝外殼。

總結

在高能物理和空間研究、醫學成像、以及迅猛發展的工業檢測和安全檢查等眾多高科技裝備中，閃爍體探測器無處不在，其最大的優勢是使用便捷、不受空間限制，探測效率高和靈敏體積大，它對環境的適應性極強，因此成為被廣泛使用的輻射探測器。其中塑料閃爍體與NaI(Tl)閃爍體都是閃爍體探測器的典型代表。

綜合對比下來，塑料閃爍體具有可塑性強、不潮解、耐輻照性能好、閃爍衰減時間短等優點。具體對我們使用者而言，耐輻照性能好和閃爍衰減時間短這兩個優點更值得關注，這表示采用塑料閃爍體的設備在相對更高劑量率照射的情況下不易損傷或損壞，并且相對于NaI(Tl)閃爍體更適合用于脈沖X、γ射線防護探測領域，例如在對放射診斷設備進行輻射防護檢測等場景。

而NaI(Tl)閃爍體具有發光效率高、分辨率較高、高溫適應性強等優點。具體對我們使用者而言，發光效率高和分辨率較高這兩個優點更值得關注，這表示在探測器體積相同的情況下，采用NaI(Tl)閃爍體的設備具有更高的靈敏度，這使得設備的探測下限可以做到更低，此外較高的分辨率讓NaI(Tl)閃爍體還可應用在核素識別或能譜測量的設備上。但NaI(Tl)閃爍體的閃爍衰減時間不如塑料閃爍體短，也就是說采用NaI(Tl)閃爍體的設備的響應速度不如采用塑料閃爍體的設備，因此NaI(Tl)閃爍體相對于塑料閃爍體更適合用于對靈敏度要求較高而對響應速度要求沒那么高的使用場景，例如對穩定的放射源或持續運行的射線裝置的輻射檢測、對環境中較低水平劑量率的輻射監測亦或是需要同時對劑量率和能譜等應用場景。

相關產品推薦

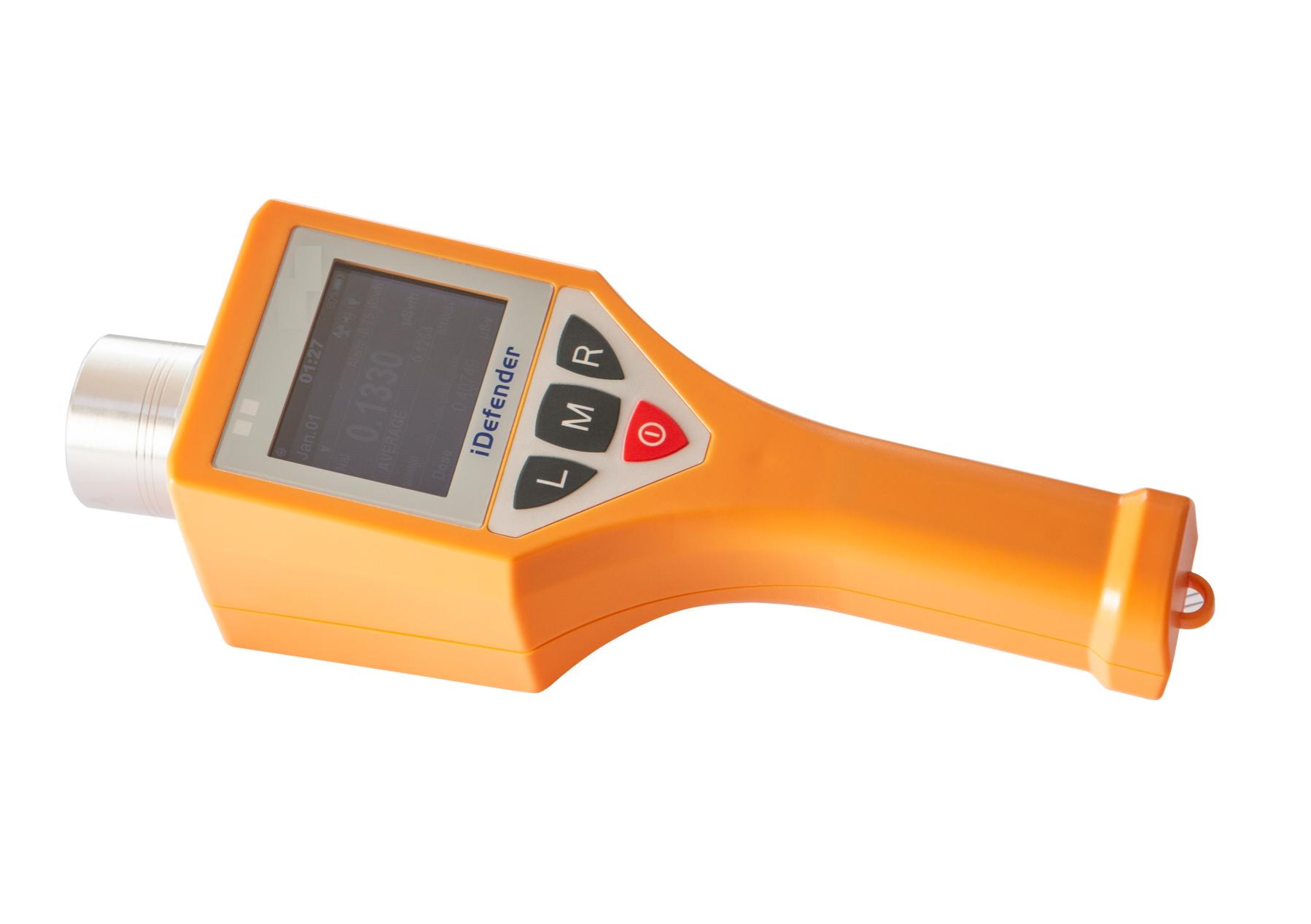

REP-300P 一體式X脈沖輻射巡測儀
